注：所有驱动程序是按照采用漏型晶体管输出的PLC设计的

１、HLP2B的单表驱动程序：用扫描周期作时钟（ 下载 ）

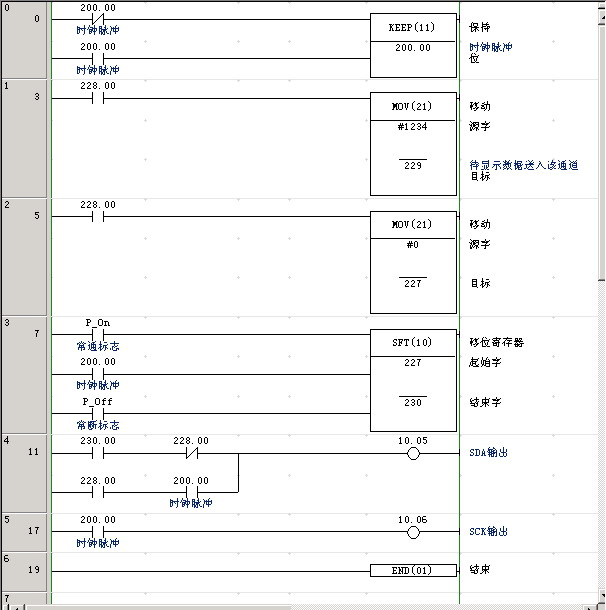

2、HLP2B的单表驱动程序：用定时器作时钟（ 下载 ）

3、HLP2B的双表驱动程序，如果采用多表时可参照此方法扩充 （注意：实际使用中“待显示数据1”的“1234”可用某个数据通道代替，将需要显示的数据送入上述数据通道即可；同样方法处理“待显示数据2”。）

4、五位表HLP2B-45R5的驱动程序 （注意：实际使用中“待显示数据低4位”的“1234”可用某个数据通道代替，将需要显示的数据低4位送入上述数据通道即可；同样方法处理“待显示数据最高位”。）

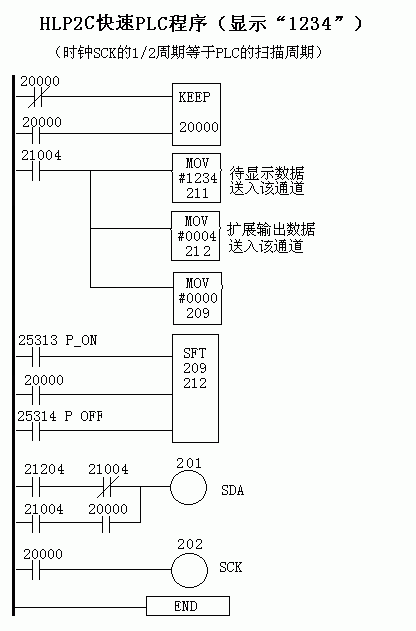

5、HLP2C、HLP2D的单表驱动程序

注：对于送入“212通道”的数据可参照以下说明：

　1、对于HLP2C型：扩展输出数据的低４位控制扩展输出继电器的状态

如：＃000F可使输出Q1、Q2、Q3、Q4全部吸合

　　＃0004可使Q3吸合其余释放；

　　2、对于HLP2D型：扩展输出数据的低２位控制扩展输出继电器的状态，扩展输出数据的低３低４两位控制小数点状态

如：＃0005可使小数点点在十位、Q1吸合Q2释放

＃000C小数点点在千位Q1、Q2释放

注1 ：继电器输出的扩展功能

HLP2C-45 型带继电器输出的数显表，可以扩展出来四个继电器输出端口，这些输出端口全部可由 PLC 编程控制。数显表的控制数据入口为： 212 通道 （见上图）

数据范围为： 0000 ～ 000F

表 1 ： 输入的控制数据与输出继电器的关系

控制数据	继电器 Q1	继电器 Q2	继电器 Q3	继电器 Q4
0000
0001	吸合
0002		吸合
0003	吸合	吸合
0004			吸合
0005	吸合		吸合
0006		吸合	吸合
0007	吸合	吸合	吸合
0008				吸合
0009	吸合			吸合
000A		吸合		吸合
000B	吸合	吸合		吸合
000C			吸合	吸合
000D	吸合		吸合	吸合
000E		吸合	吸合	吸合
000F	吸合	吸合	吸合	吸合

注 2：显示数据的扩展功能

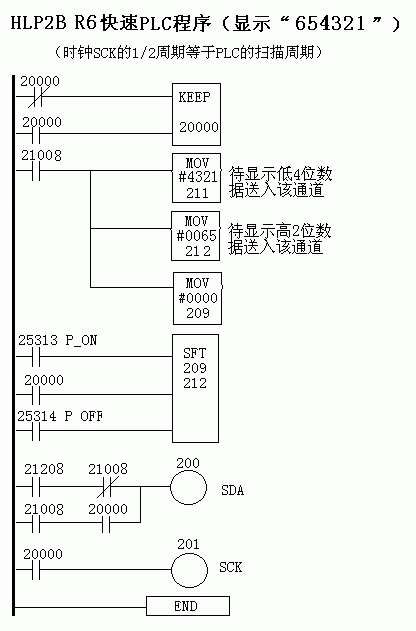

6、HLP2B-45R6 六位表的单表驱动程序

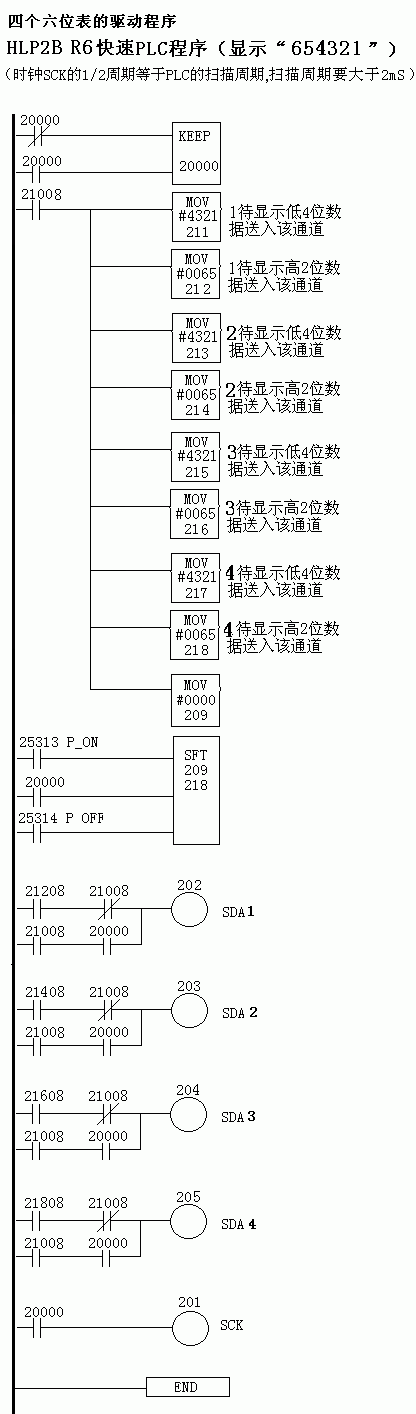

7、HLP2B-45R6 四个六位表的驱动程序



表 2 ： 送入的显示数据与数显表实际显示的关系

HLP2□-□□型表显示	送入 PLC显示寄存器内容	备注
0	0	显示相应数字
……	……
9	9
P	A	也可由用户根据需要 自行设计该对应关系，提交我厂后，可为客户特殊加工生产，如AbcdEF等。
－	B
L	C
H	D
全黑	E
0	F
