1 、单表显示的PLC应用实例

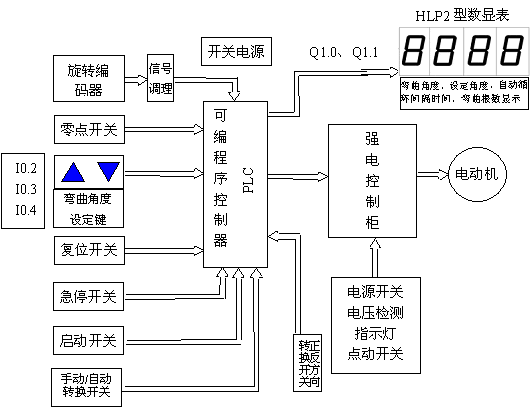

关于 40毫米钢筋弯曲机 自动控制方案 一 、控制方案 控制方案如图 1 所示。控制角度由旋转编码器检测，控制逻辑由可编程序控制器完成。可以实现弯曲角度任意设定（最小分辨率为± 1°）、按设定角度弯曲以及复位、急停、单根弯曲与多根弯曲转换、正反向弯曲等功能，同时具有弯曲角度设定、实际弯曲角度、多根弯曲间隔时间设定、弯曲根数显示等功能。
二 、显示要求
1. 弯曲角度设定显示:		或		，小于180 °。
2. 实际弯曲角度显示：		或		，小于180 °。
3. 弯曲根数显示：			小于 9999 。
4. 循环时间设定显示：			小于 120 秒。
该项目的 PLC显示部分的设计方案：四种显示由一个输入端循环控制（I0.2）；手动输入由两个输入端分别加、减控制（I0.3、I0.4）。当需要手动调整角度值时最上面的一个小横闪动（见1.）；当显示实际数据时则无任何闪动（见2.、3.）；当需要调整时间时前面的S将闪动（见4.）。该PLC驱动程序为西门子S7－200编写。
三 、 PLC的梯形图程序
可编程控制器用西门子S7-200小型PLC，显示及调整设定的梯形图程序，必须用S7-200的编程器打开。
数据入口： 1、VW300 为弯曲角度设定显示的数值。 　 　　　　　 　 2、VW320 为实际弯曲角度显示的数值。 　　　　　 　 3、VW340 为弯曲根数显示的数值。 　　　 　　　 4、VW360 为循环时间设定的数值。 数据出口： 　1、　Q1.0　为给HLP2数显表数据输出的端子SDA。 2、　Q1.1　为给HLP2数显表时钟输出的端子SCK。 开关量输入端子： 1、　 I0.2 　为项目选择按钮。 2、　 I0.3 　为数值增加按钮。 　　　　　　　　 3、　 I0.4 　为数值减少按钮。
为实现上述功能中特殊符号的显示，程序中HLP2 型 PLC 专用数显表的显示数据与 PLC 数据的对应关系如下表：

HLP2 □ - □□型表显示 送入 PLC 显示寄存器内容 备注 0 0 显示相应数字 1 1 2 2 3 3 4 4 5 5 6 6 7 7 8 8 9 9 8 的上中两横 A 也可由用户根据需要 自行设计该对应关系，提交我厂后，可为客户特殊加工生产，如 AbcdEF 等。 － B 8 的上面一横 C 全黑 D ∏ E F F

上述西门子PLC程序及详细资料提供下载

40mm弯管机应用实例，可预置多组数据并随意翻页显示（下载）

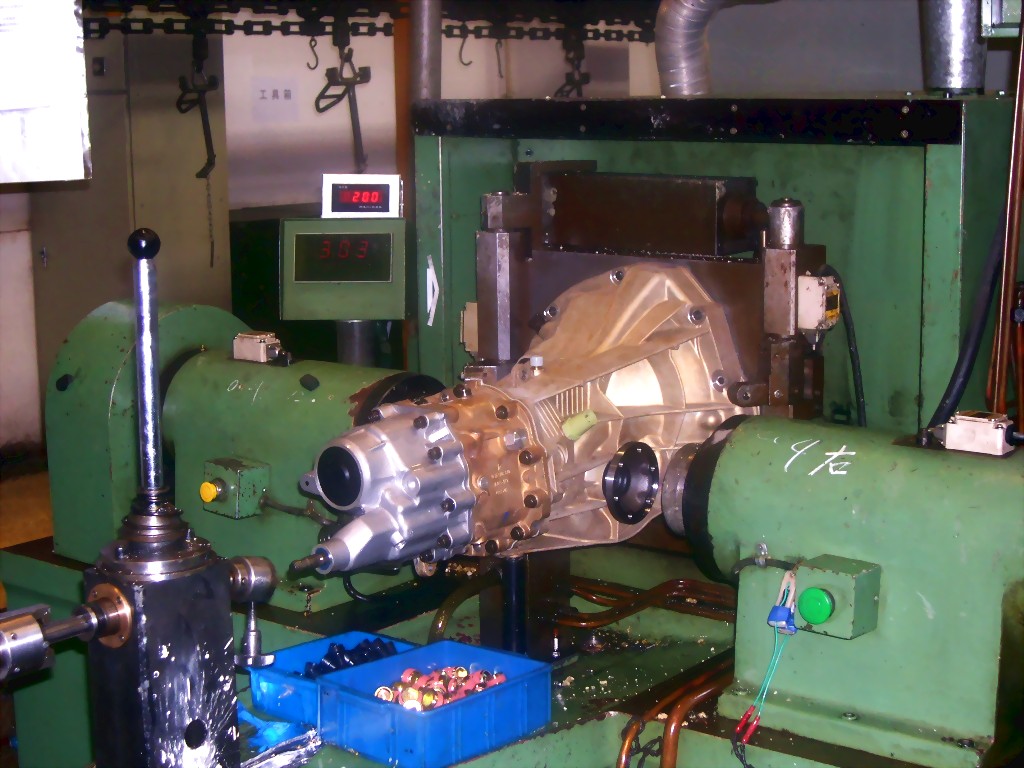

上海汽车股份应用数显表的示例（点击放大）

2、双表显示的PLC应用实例

HLP2型PLC专用数显表可双表或多表联合使用，当N块表同时使用时只占用N+1个PLC输出端口，并且多表时显示刷新速度与单表使用时的刷新速度相同。

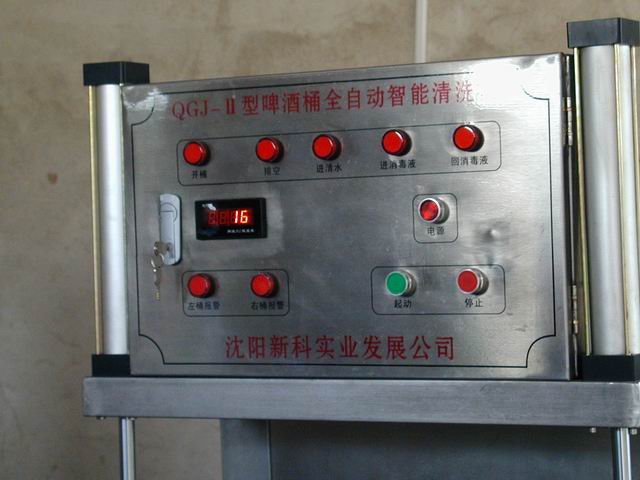

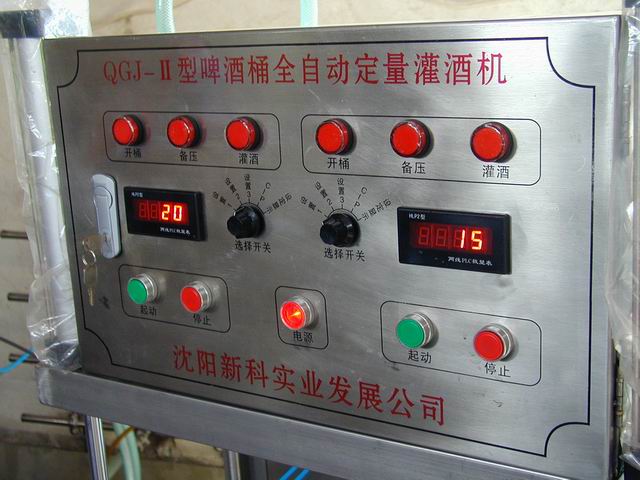

沈阳新科实业发展公司采用HLP2系列数显表生产的“啤酒桶全自动定量罐酒机”及“啤酒桶全自动智能清洗机”在国内市场获得成功。

以上设备采用的是欧姆龙CPM1A型PLC，应用两台HLP2C型数显表后，除了可以同时显示两组数据外又扩展出8个输出端口，不仅提高了设备的性能，而且还大大节省了设备的生产成本。

显示及扩展输出的驱动程序

点击图片可放大观看

3、三表组合显示的PLC应用实例

HLP2 数显表多参数组合应用的设计方案

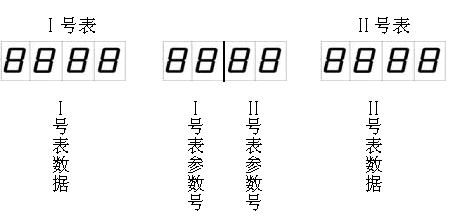

一、显示的要求 某两台设备共用一台 PLC （ K120S LG产电 ），每台设备需要显示十组数据还要求能够人工设定十组数据。采用如图排列的三块表形式，左右两块分别显示两台设备的数据，中间表的左边两位和右边两位分别指示左右两个设备的参数号： 1 ～ 10 表示分别显示十组实际数据（分左右两组），闪烁的 1 ～ 10 表示可以重新设定的十组数值。
二、功能实现的方法 1 、功能键选定 : 增加键 AN1 ： P0001 ；减少键 AN2 ： P0001 ； 正常显示 / 参数设定键 K1 ： P0002 ；Ⅰ号表 / Ⅱ号表选择键 K2 ： P0003 表调整键 K3 ： P0004 2 、端口及存储器的配置 三个显示表的驱动采用 4 个 PLC 输出点 P44—P47 ，其中 P44 为共用时钟 SCK ， P45 为Ⅰ号表数据输出 SDA1 ， P46 为选择参数号表的数据输出 SDA2 ， P47 为Ⅱ号表数据输出 SDA3 Ⅰ号表设定数据 :D0—D9 Ⅰ号表当前数据 :D40—D49 Ⅱ号表设定数据 :D20—D29 Ⅱ号表当前示数据 :D60—D69 3 、功能实现的方法 a 、当需要显示时， K1 为 OFF , 左右两块数据表显示实时数据，当需要查看其他通道的数据时，如 K2 为 OFF 时按 AN1 或 AN2 可以查看Ⅰ号表各个参数号的数据，如 K2 为 ON 时按 AN1 或 AN2 可以查看Ⅱ号表各个参数号的数据。 b 、当需要手动设定数据时， K1 为 ON ，进入设定状态。如想设定Ⅰ号表的参数，可将 K2 置为 OFF ，此时中间的参数号表的左边两位闪烁，表示可以用 AN1 或 AN2 设置新数据了。如果想设置Ⅰ号表的其他参数号的数据，可按 K3 键改变闪烁的参数号，用 AN1 、 AN2 设定相应的参数号的数据，当 AN1 、 AN2 按下时间超过三秒时数据每秒增加或减少十次。 如想设定Ⅱ号表参数， K1 为 ON ， K2 为 ON ，此时中间的参数号表的右边两位闪烁，表示可以用 AN1 或 AN2 设置新数据了。如果想设置Ⅱ号表的其他参数号的数据，可按 K3 键改变闪烁的参数号，用 AN1 、 AN2 设定相应的参数号的数据。当 AN1 、 AN2 按下时间超过三秒时数据每秒增加或减少十次。
三、其他扩展功能 用户选用的是 HLP2C-45 型带继电器输出的数显表，这样除完成所有显示功能外还扩展出十二个继电器输出端口，这些输出端口全部可由 PLC 编程控制。三块数显表的控制数据入口分别为： D0102 、 D0105 和 D0108 数据格式为： 0000 ～ 000F 表 1 ： 输入的控制数据与输出继电器的关系
	控制数据 继电器 Q1 继电器 Q2 继电器 Q3 继电器 Q4 0000 0001 吸合 0002 吸合 0003 吸合 吸合 0004 吸合 0005 吸合 吸合 0006 吸合 吸合 0007 吸合 吸合 吸合 0008 吸合 0009 吸合 吸合 000A 吸合 吸合 000B 吸合 吸合 吸合 000C 吸合 吸合 000D 吸合 吸合 吸合 000E 吸合 吸合 吸合 000F 吸合 吸合 吸合 吸合

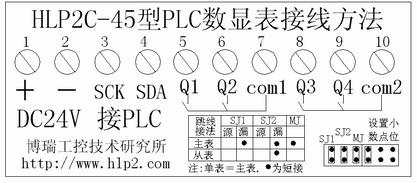

图1：扩展输出接线图
表 2 ： 送入的显示数据与数显表实际显示的关系
	HLP2□-□□型表显示 送入 PLC显示寄存器内容 备注 0 0 显示相应数字 …… …… 9 9 － A 也可由用户根据需要 自行设计该对应关系，提交我厂后，可为客户特殊加工生产，如AbcdEF等。 P B L C H D C E 全黑 F

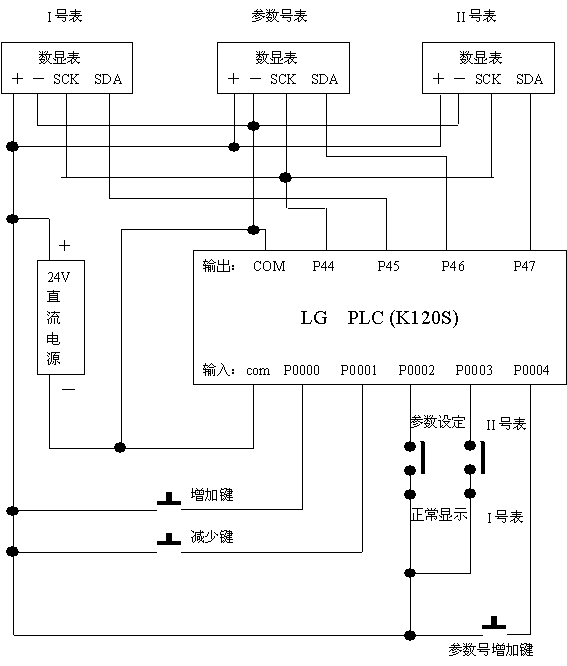

四、接线图
五、PLC应用程序下载
上述PLC程序采用LG的可编程控制器K120S，全部源程序可提供下载，注意：用LG PLC编程软件打开。 源程序下载
