注：所有驱动程序是按照采用漏型晶体管输出的PLC设计的

1、用于HLP2B(HLP2B-39)四位数显表程序 ( 驱动下载 )、（ 利用PLC扫描周期的快速驱动下载 ）

var a="braingk";

2、用于HLP2B-45R5(HLP2B-39R5)五位数显表程序 、（ 利用PLC扫描周期的快速驱动下载 ）

var a="braingk";

3、用于HLP2C数显表程序 ( 驱动下载 )、（ 利用PLC扫描周期的快速驱动下载 ）

<回主页>

注1 ：继电器输出的扩展功能

HLP2C-45 型带继电器输出的数显表，可以扩展出来四个继电器输出端口，这些输出端口全部可由 PLC 编程控制。数显表的控制数据入口为： D1 （见上图）

数据范围为： 0000 ～ 000F

表 1 ： 输入的控制数据与输出继电器的关系

控制数据	继电器 Q1	继电器 Q2	继电器 Q3	继电器 Q4
0000
0001	吸合
0002		吸合
0003	吸合	吸合
0004			吸合
0005	吸合		吸合
0006		吸合	吸合
0007	吸合	吸合	吸合
0008				吸合
0009	吸合			吸合
000A		吸合		吸合
000B	吸合	吸合		吸合
000C			吸合	吸合
000D	吸合		吸合	吸合
000E		吸合	吸合	吸合
000F	吸合	吸合	吸合	吸合

注 2： HLP2C型数显表的驱动程序也可用于5位数显表的显示驱动，
当用于5位数显表时其控制数据直接当做最高位的显示数据。

注 3：显示数据的扩展功能

表 2 ： 送入的显示数据与数显表实际显示的关系

HLP2□-□□型表显示	送入 PLC显示寄存器内容	备注
0	0	显示相应数字
……	……
9	9
－	A	也可由用户根据需要 自行设计该对应关系，提交我厂后，可为客户特殊加工生产，如AbcdEF等。
P	B
L	C
H	D
C	E
全黑	F

4、用于六位数字HLP2B-45R6数显表程序 (6位数显表驱动下载)

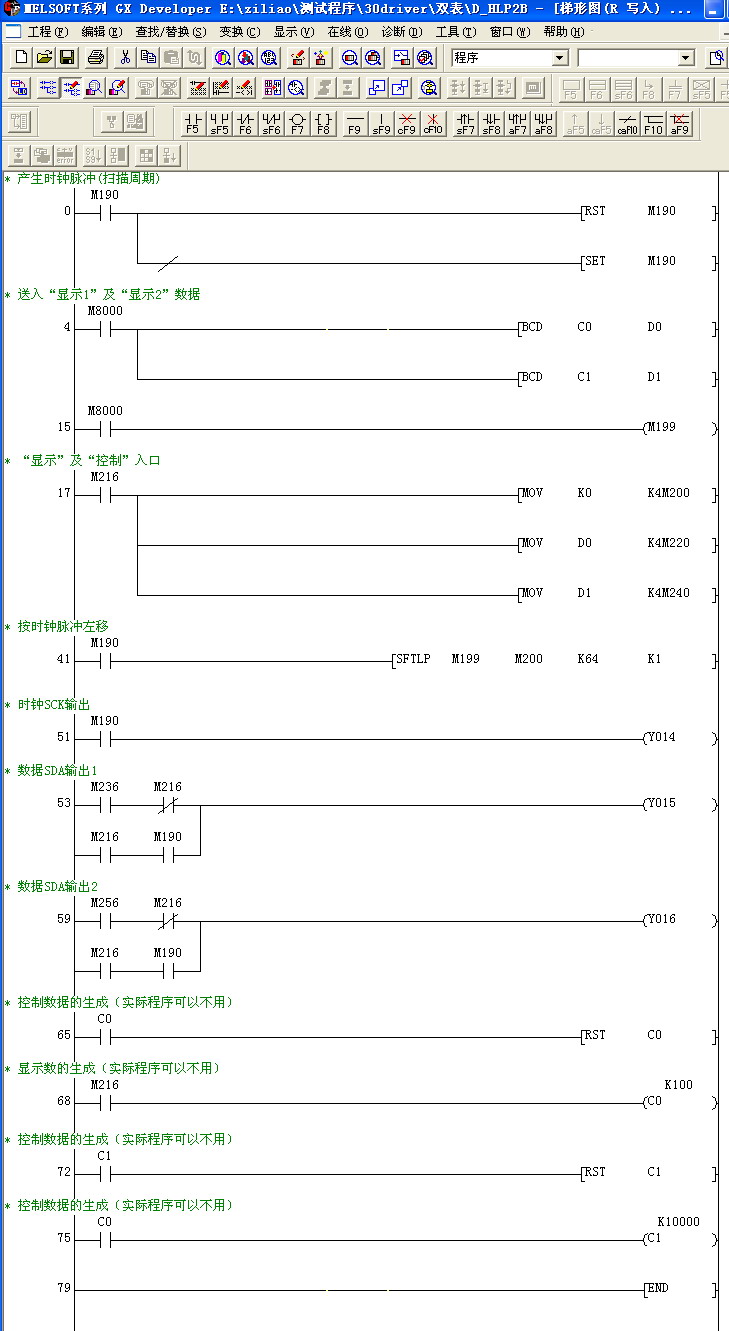

5、 HLP2B型双表驱动程序下载

数据入口：D0 、 D1

共用 SCK 输出端口：Y14

SDA1（数据D0） 输出端口：Y15

SDA2（数据D1） 输出端口：Y16

6、 HLP2B-45R5（HLP2B-39R5）型双表驱动程序下载

数据入口：D0 、 D1

共用 SCK 输出端口：Y14

SDA1（数据D0） 输出端口：Y15

SDA2（数据D1） 输出端口：Y16

7、 HLP2B型5表驱动程序下载

数据入口：D0 、 D1 、 D2 、 D3 、 D4

共用 SCK 输出端口：Y0

SDA1（数据D0） 输出端口：Y1

SDA2（数据D1） 输出端口：Y2

SDA3（数据D2） 输出端口：Y3

SDA4（数据D3） 输出端口：Y4

SDA5（数据D4） 输出端口：Y5

8、 五位HLP2B-R5型5表驱动程序下载

5个表的低4位数字的数据入口：D0 、 D1 、 D2 、 D3 、 D4

5个表的最高位数字的数据入口：D10 、 D11 、 D12 、 D13 、 D14

共用 SCK 输出端口：Y0

SDA1（数据D0） 输出端口：Y1

SDA2（数据D1） 输出端口：Y2

SDA3（数据D2） 输出端口：Y3

SDA4（数据D3） 输出端口：Y4

SDA5（数据D4） 输出端口：Y5

9、用于三菱D系列PLC的5位表驱动程序

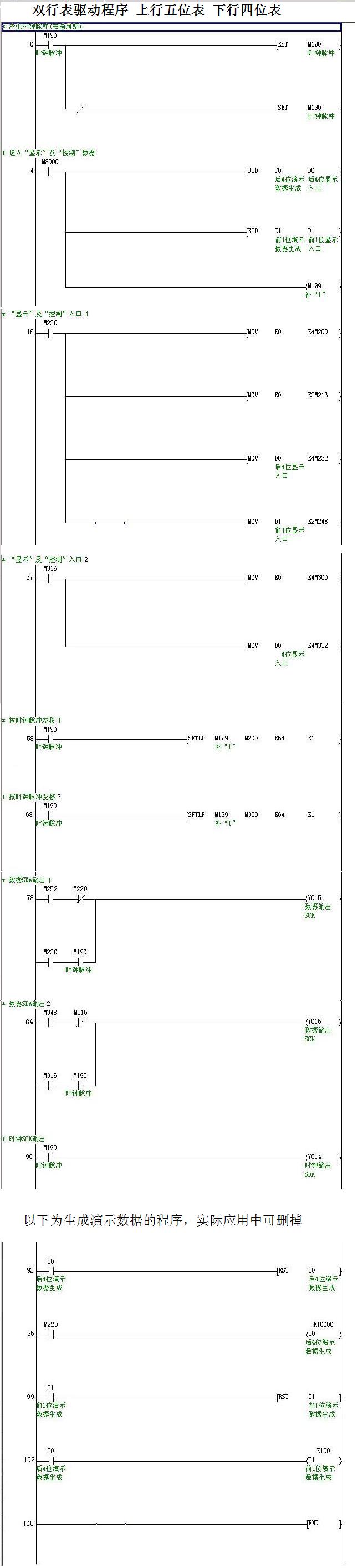

10、用于三菱上行五位下行四位双行表驱动程序
