HLP2系列PLC专用数显表概述

HLP2型数码显示表可通过两个PLC输出端口接收所有PLC发出的数据。 PLC程序中任意指定的数据，例如计数器、计时器、数据寄存器等数据送入指定的显示缓冲区内，经子程序送出BCD码至PLC外部的数码显示表上。

采用两线串行传输方式，只用两个PLC输出端口就可以完成复杂的数据传送。而且多表共用时只需N+1个输出端口。节省了PLC的输出端口（这对平均每个输出端口上百元的PLC来说，无疑是节省了大量资金）。简单的连接方法和简洁的编程方便用户使用。C型数显表具备四位扩展输出功能 ，也就是说该数显表用掉了两个PLC的输出端口，却又增加了四个继电器输出端口。实际上不但没有消耗掉PLC的输出端口资源，而且还额外增加了两个。所有扩展出来的输出端口都可以通过PLC编程控制。

HLP2数显表的刷新速度快，最高速度时刷新一个四位BCD码只需68mS，即每秒刷新15次，而且多表共用时刷新速度不变。

通用技术指标：

输入信号：接收 PLC 的输出编码信号。

输入端口：时钟输入端口： SCK

数据输入端口： SDA

端口电流： 20 mA

适用 PLC ：所有 PLC ；

通讯模式：与 PLC 的通讯为两线制，适用于 PLC 的晶体管输出端口。

多表并联： N 表并联时只用 PLC 的 N ＋ 1 个输出端口。

传送距离： ≤ 80 米；

输入类型： a 、漏型晶体管接口；

b 、源型晶体管接口。

驱动模式： 4 位数码显示， 2 个数据输入口： SDA 与 SCK ；

端口情况：两个来自PLC的数据输入端口，最多四个扩展输出端口。

扩展输出类型：扩展输出端口为继电器输出。

扩展输出端口容量：交流 3A ， 250V ；直流 3A ， 30V

刷新周期： ≥ 68 mS ；多表并联时刷新周期不变。

显示位数： 4 位 LED 数码显示。

显示范围： 0 ～ 9999 及扩展 5 个特殊符号。

使用环境：环境温度：－ 10 ℃～+ 50 ℃；

环境湿度： 10 ～ 90 ％相对湿度；

工作电源： DC24V ± 20 ％；

功 耗：≤ 6W

结 构：标准卡入式。

HLP2系列数显表型号对照表

编号	型号	功能	备注
1	HLP2B-39	数显表功能，手动设定小数点。	80×43小 外壳。
2	HLP2B-39R5	数显表功能，手动设定小数点。
3	HLP2B-45	数显表功能，手动设定小数点。	96×48标准仪表外壳。
4	HLP2C-45	数显表功能、带扩展输出功能（四继电器输出），手动设定小数点。
5	HLP2D-45	数显表功能、自动小数点编程功能。
6	HLP2CJ-45	数显表功能、带扩展输出功能（四继电器输出），手动设定小数点。
7	HLP2B-80	数显表功能，手动设定小数点。	160×80标准仪表外壳。
8	HLP2C-80	数显表功能、带扩展输出功能（四继电器输出），手动设定小数点。
9	HLP2D-80	数显表功能、自动小数点编程功能。
10	HLP2B-45G	数显表功能、绿色，手动设定小数点。		96×48标准仪表外壳。
11	HLP2C-45G	数显表功能、绿色；带四位扩展输出功能，手动设定小数点。
12	HLP2D-45G	数显表功能、绿色；自动小数点编程功能；绿色。
13	HLP2B-45R5	5 位数码管的红色 数显 表 ，手动设定小数点 。
14	HLP2B-45R6	6 位数码管的红色 数显 表 ，手动设定小数点 。
15	HLP2B-D5R4	定做大型数显板（最大字高做到 20 英寸）。	规格、字数等可由用户提出要求
16	HLP2AD-10	两线PLC专用AD模块,1路AD转换，10位转换精度	模块提供20mA的+5V基准电压源

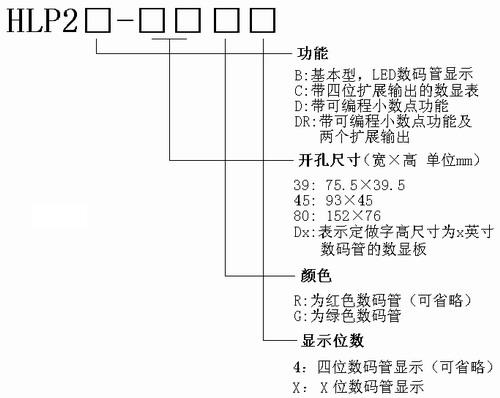

型号说明：
