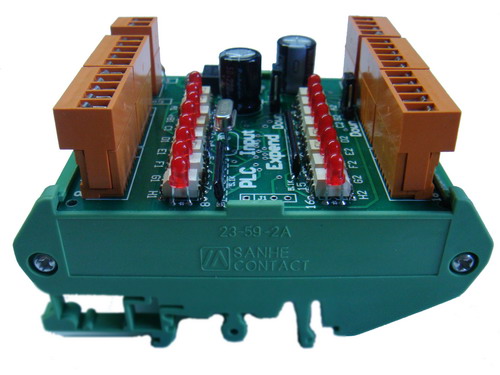

一.HLP-IN-T16四线PLC输入端口扩展模块的主要特点
HLP-IN-T16型输出端口扩展模块可通过两个PLC输出端口及两个PLC输入端口扩展成16个经过光偶隔离的晶体管输入端口，而且多扩展模块共用时只需两个输出端口。如同时用5个扩展模块只需要2个PLC的输出端口（晶体管输出）和10个PLC的输入端口，但可以扩展出80个晶体管输入端口。（这对平均每个输入端口上百元的PLC来说，无疑是节省了大量资金）。该扩展模块不仅连接方法简单而且更值得一提的是它的PLC驱动程序非常简单明了，特别方便用户使用，更加适用于程序设计的模块化。该产品更适合需要很多输入端口的场合。
输入信号：接收PLC的普通输出端口的信号，SCK和SDA
输出端口：发送数据到PLC，DATA1和DATA2
端口电流：20 mA
适用PLC：所有PLC；
通讯模式：与PLC的通讯为四线制，适用于PLC的晶体管输出端口。
多板并联：多扩展模块并联时只用PLC的2个输出端口。
传送距离： ≤80米；
输入端口刷新速度： ＜ 200mS
使用环境：环境温度：－10℃～+50℃；
环境湿度：10～90％相对湿度；
工作电源：DC24V±20％；
功 耗：≤6W
三.安装与使用
1、HLP-IN-T16型PLC输入端口扩展模块的接线方法
a、电源：
名称 |
功能定义 |
备注 |
+ |
DC24V电源正 |
24V |
- |
GND（24V电源负） |
|

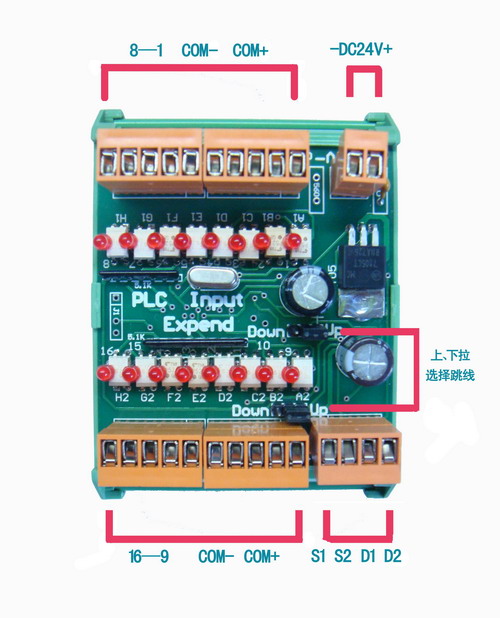

b、接PLC的输入及输出端口：
名称 |
功能定义 |
备注 |
S1 |
PLC输出的控制信号 |
SCK |
S2 |
PLC输出的同步信号 |
SDA |
D1 |
送入PLC的数据端口1 |
DATA1 |
D2 |
送入PLC的数据端口2 |
DATA2 |
c、输入端口：
名称 |
功能 |
定义 |
备注 |
Com+ |
接+24 |
1～8的正公共端 |
1～8公共正极 |
Com- |
内部接地 |
1～8的负公共端 |
不隔离时采用 |
1 |
带光偶隔离的输入端口 |
数据0位 |
“1”为导通、
“0”为截止 |
2 |
数据1位 |
3 |
数据2位 |
4 |
数据3位 |
5 |
数据4位 |
6 |
数据5位 |
7 |
数据6位 |
8 |
数据7位 |
|
Com+ |
接+24 |
9～16的正公共端 |
9～16公共正极 |
Com- |
内部接地 |
9～16的负公共端 |
不隔离时采用 |
9 |
带光偶隔离的输入端口 |
数据8位 |
“1”为导通、
“0”为截止 |
10 |
数据9位 |
11 |
数据A位 |
12 |
数据B位 |
13 |
数据C位 |
14 |
数据D位 |
15 |
数据E位 |
16 |
数据F位 |
2、选择跳线接法示意表
跳线名称 |
接漏型晶体管输出的PLC时 |
接源型晶体管输出的PLC时 |
选择跳线 |
UP |
Down |

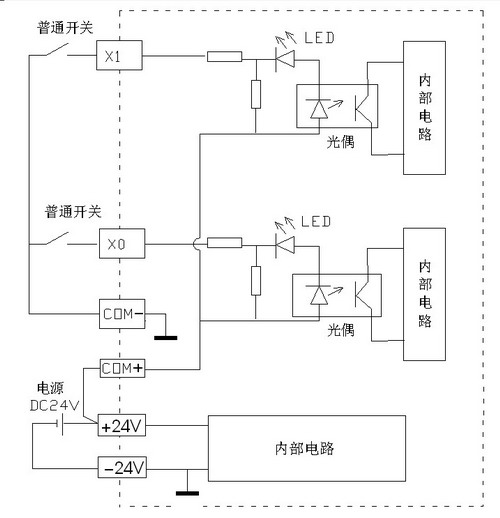

HLP-IN-T16型PLC输入扩展模块接线图
注1：图中的两组直流24V电源是隔离的。
注2：如果不需要光偶隔离可将COM+接本机电源，然后将相应输入点与COM－之间接“输入开关”即可。
参考接线
完整说明书下载： PLC输入端口扩展模块使用说明书.pdf
三菱PLC驱动程序下载：
1.单扩展模块驱动 2.双扩展模块驱动 3.五个扩展模块驱动
西门子s7-200 PLC驱动程序下载：
单扩展模块驱动
|
