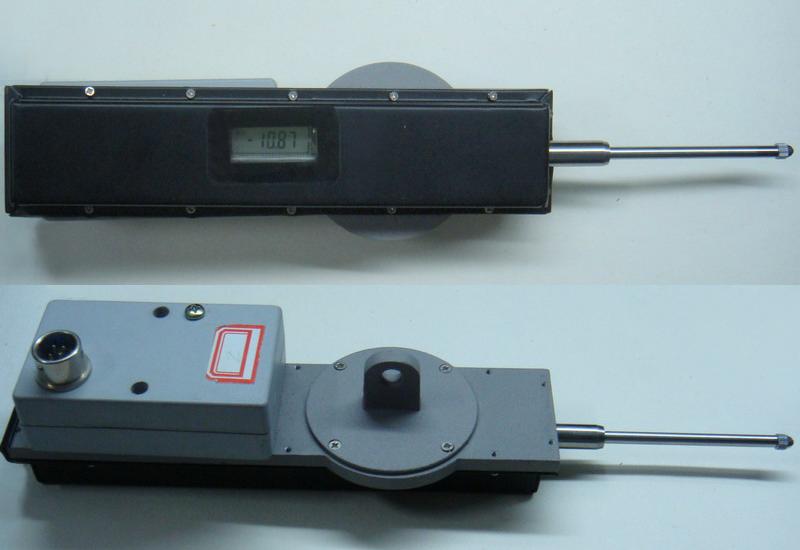

容栅数显百分表用于各种建筑门窗检测仪

网卡及网络显示表使用说明

一.容栅数显百分表专用网卡及网络显示表的主要特点

二.主要通用技术指标

网卡输入信号：接收容栅尺数据
网卡输出端口：标准RS485通讯端口
通讯模式：RS485通讯
网卡工作电源：DC+5V
网卡连接个数：≤16
网卡输出数据字节数：5
网卡锂电池电压：3.0 V
显示位数：5位LED数码显示。
显示范围：+99.99～－99.99
使用环境：环境温度：－10℃～+50℃；
环境湿度：10～90％相对湿度；
显示表工作电源：DC24V±20％；
显示表功耗：≤6W

三.安装与使用

1、容栅尺网络显示表的接线方法

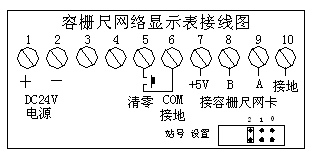

2、容栅尺网络显示表的接线图

3、显示表站号设置（站号设置在仪表后面）

站号设定完成后加电开机前4秒显示“CH.0X”, 0X为站号数字，如站号为03则显示“CH.03”。

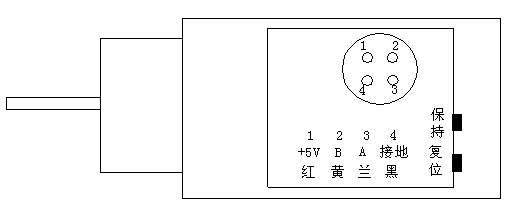

4、网卡接线图

5、网卡接线方法

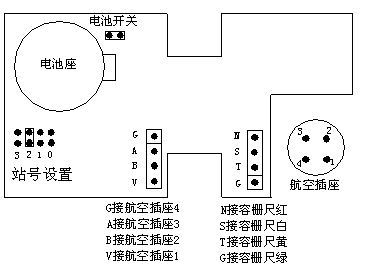

6、网卡内部接线及设置

7、网卡站号设置（设置方法如上图）

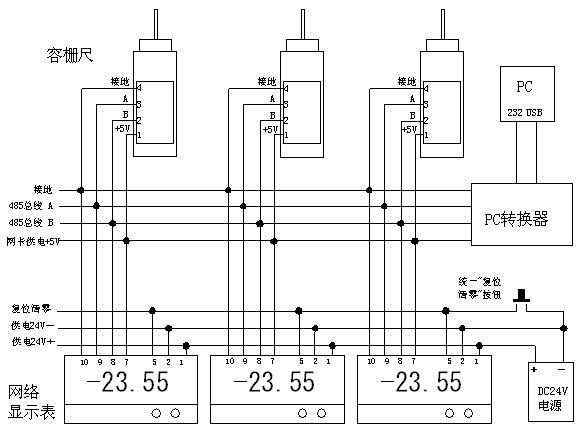

8、接线方法示意图

四.通讯方法及数据结构

1、容栅尺网卡与显示表通讯

系统采用RS485通讯，最多可连接16个网卡、8个显示表及一个PC转换器。

通讯速率9600 bps 8数据位 1个停止位 奇校验

2、通讯数据结构

采用5个字节16进制数的数据通讯结构：

第1个字节为起始标记，固定为“ AA ”
第2个字节前半个字节为数据符号“ 0”为正数 、“ F”为负数；
后半个字节为网卡设置的站号，从 “ 0” 到 “ F”
第3、第4个数据为容栅尺输出数据的压缩BCD码。
第5个字节为2、3、4字节的校验和，采用XOR（异或）校验。

完整说明书下载：容栅尺网络显示说明书.zip
